COMODIDAD DURANTE TODO EL DÍA
FUNCIONAMIENTO SENCILLO
MODO DE DESPLAZAMIENTO CON DIRECCIÓN CON PALANCAS TIPO JOYSTICK
GRAN RENDIMIENTO EN UN DISEÑO REDUCIDO
SEGURIDAD EN EL LUGAR DE TRABAJO
FACILIDAD DE MANTENIMIENTO PARA REDUCIR EL TIEMPO DE INACTIVIDAD
MENORES COSTES DE OPERACIÓN
OPCIONES
INIGUALABLE ASISTENCIA DE LOS DISTRIBUIDORES
SOSTENIBILIDAD

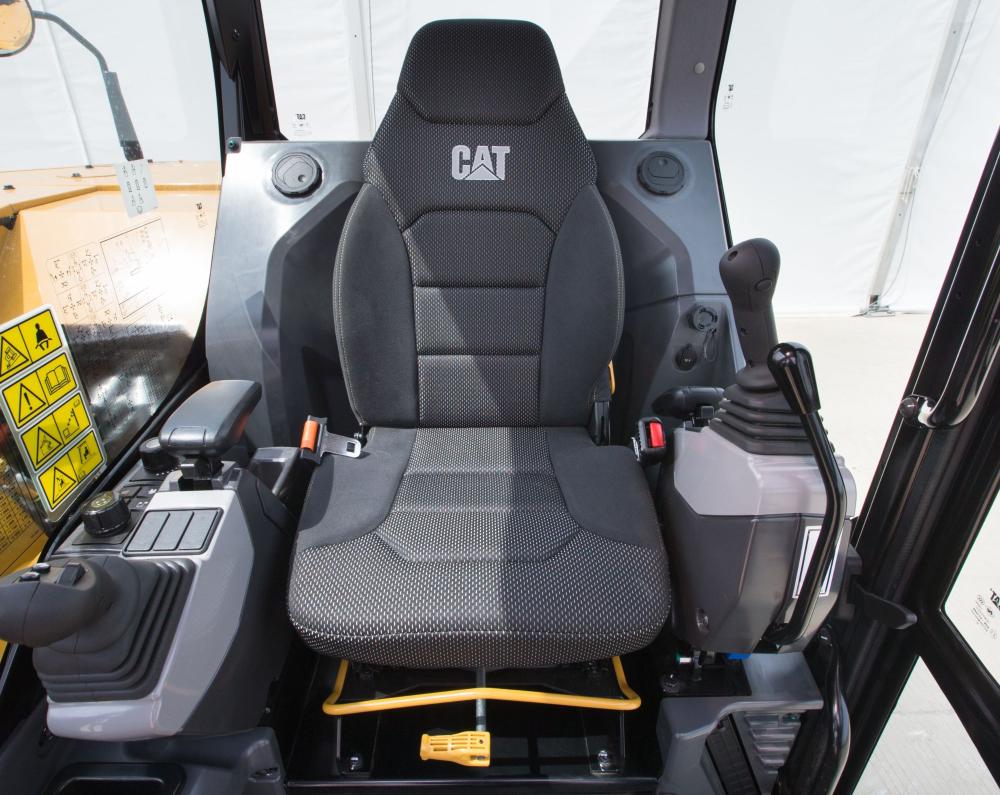

- La cabina, que puede elegir con techo (disponibilidad según la región) o sellada y presurizada, está equipada con un sistema de aire acondicionado mejorado, posamuñecas ajustables y un asiento con suspensión para que trabaje cómodamente durante todo el día.

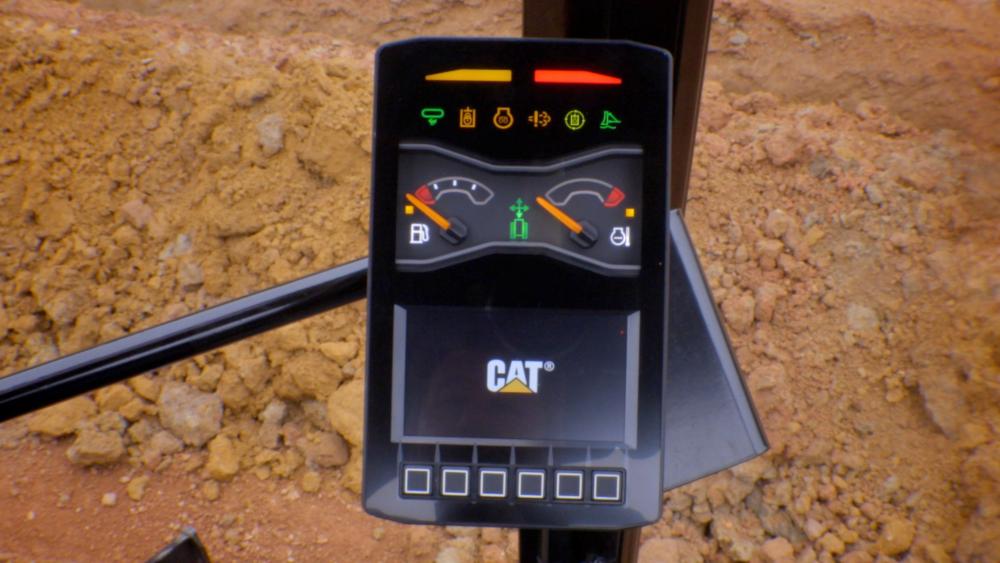

- Los controles son fáciles de usar y el intuitivo monitor de última generación permite personalizar la máquina según las preferencias del operador y facilita la lectura de la información de la máquina.
- Desplazarse por el lugar de trabajo es aún más fácil gracias a la dirección con palancas tipo joystick Cat. Cambie de los controles de desplazamiento tradicionales, que funcionan con palancas y pedales, a los controles de palanca tipo joystick fácilmente y con solo pulsar un botón. Las ventajas de un menor esfuerzo y un control mejorado están en sus manos.
- El mayor rendimiento en tareas multifuncionales y de elevación, oscilación y desplazamiento permite realizar el trabajo de forma más eficiente.

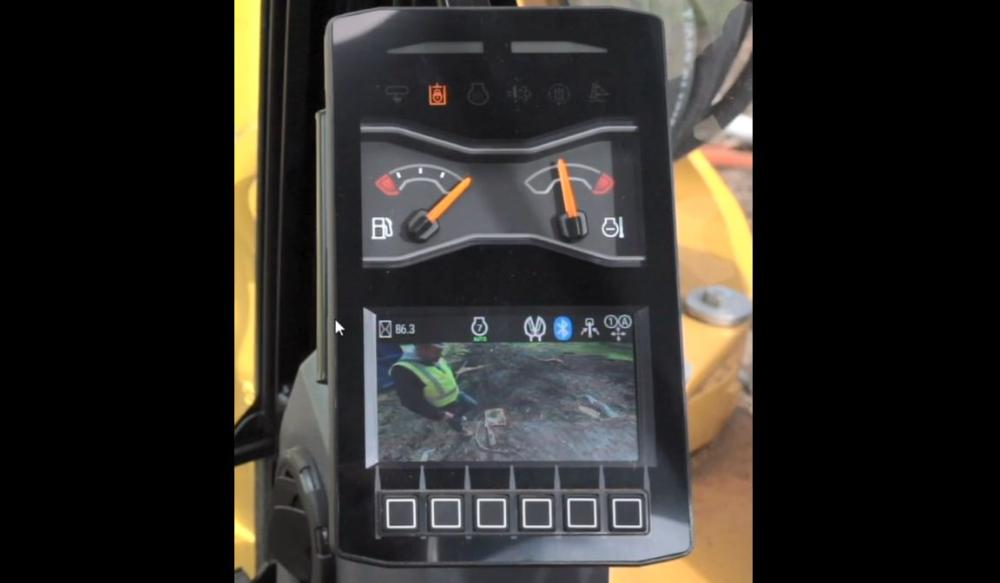

- Su seguridad es nuestra máxima prioridad. La Miniexcavadora Cat está diseñada para mantenerle seguro en el trabajo. La cámara de marcha atrás opcional, las luces de trabajo de cortesía y el cinturón de seguridad retráctil fluorescente son solo algunas de las características de seguridad que hemos integrado en la máquina.

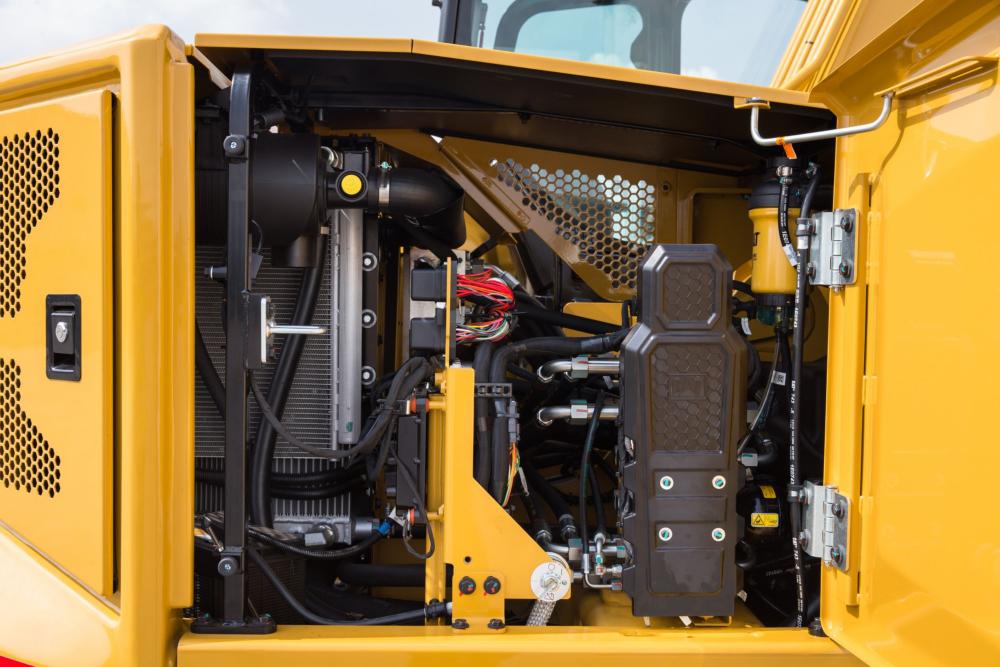

- El mantenimiento de la miniexcavadora Cat es rápido y sencillo. Los puntos de comprobación rutinaria son de fácil acceso a nivel del suelo con puntos de servicio agrupados y robustos paneles de servicio.
- La miniexcavadora Cat se ha diseñado pensando en reducir sus costes de operación, con características como el funcionamiento en vacío automático, la parada del motor automática y el sistema hidráulico eficiente con una bomba de caudal variable.

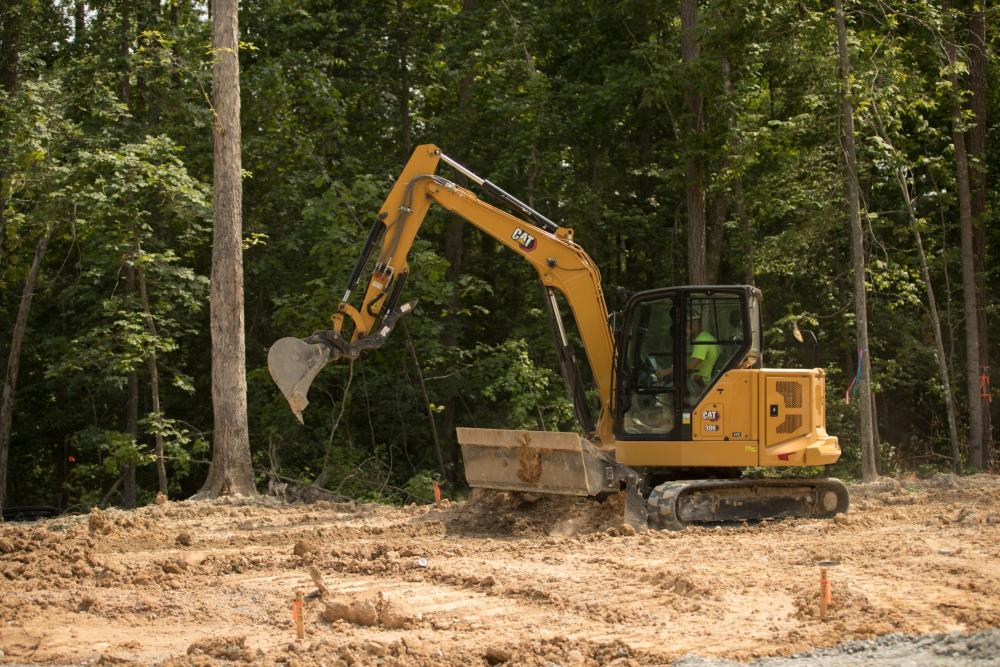

- Configure la máquina para ajustarla a las necesidades específicas de su aplicación con una hoja recta, una hoja angulable o con Extra Tool Carrier (XTC).
- Su distribuidor Cat está aquí para ayudarle a alcanzar sus objetivos comerciales. Tanto si necesita soluciones de equipos como si requiere formación para los operadores, cubrir sus necesidades de mantenimiento o cualquier otro servicio, su distribuidor Cat estará dispuesto a ayudarle.
- El motor Cat® C2.4 cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Stage V de la UE y Japón 2014.
- Los motores diésel Cat deben utilizar ULSD (combustible diésel con contenido muy bajo en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos)* o 100 % de diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Para obtener más información, consulte a su distribuidor Cat o las "Recomendaciones de fluidos para máquinas de Caterpillar" (SEBU6250).
- El funcionamiento en vacío automático ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero al permitir que el motor se ajuste automáticamente en el modo de funcionamiento en vacío cuando la máquina no está trabajando.
- El temporizador de parada en vacío del motor reduce el consumo de combustible, las emisiones de gases de efecto invernadero y el tiempo de funcionamiento en vacío innecesario al apagar la máquina después de un período de funcionamiento en vacío preestablecido.
- El control de crucero le ayuda a mantener una velocidad constante mientras se desplaza por la obra, ahorrando combustible y reduciendo las emisiones de gases de efecto invernadero.
- El recordatorio del cinturón de seguridad Cat® proporciona advertencias sonoras y visuales para recordar a los operadores que deben abrocharse el cinturón durante el funcionamiento de la máquina. El sistema de fácil instalación es compatible con todas las marcas de equipos para ayudar a garantizar la seguridad del operador.
- Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
- Remote Flash minimiza el tiempo de inactividad y de mantenimiento mientras mantiene su activo en funcionamiento con la máxima eficiencia. Su distribuidor Cat le enviará de forma virtual alertas sobre las actualizaciones de la máquina y estas se podrán instalar sin necesidad de que haya un técnico en el lugar de trabajo (si está equipado).
- Remote Troubleshoot reduce el tiempo de mantenimiento y mantiene su máquina en funcionamiento con la máxima eficiencia al permitir a su distribuidor Cat probar la máquina de forma virtual mientras esta está en funcionamiento. Una vez identificado el problema, un técnico podrá solucionarlo a la primera, lo cual le ahorrará tiempo y dinero (si está equipado).
- Cat Grade con tecnologías 2D y 3D avanzadas combina un guiado avanzado con un control automatizado opcional de la máquina que le ayuda a alcanzar los objetivos de nivelación al tiempo que reduce el consumo de combustible y las emisiones de gases de efecto invernadero al mejorar la eficiencia, la productividad en el lugar de trabajo y la precisión (si está equipado).
* Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel (para el uso de mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat)
Motor
| Potencia neta |
41.7 kW |
55.9 hp |
| Potencia bruta: ISO 14396 |
43.2 kW |
57.9 hp |
| Cilindrada |
2.43 l |
148 pulg³ |
| Calibre |
87 mm |
3.4 pulg |
| Carrera |
102.4 mm |
4 pulg |
| Modelo de motor |
Cat C2.4 Turbo |
| Potencia neta a 2.200 rev/min - Tier 4 Final de la EPA de EE.UU./Stage V de la UE - ISO 9249/CEE 80/1269 |
41.7 kW |
55.9 hp |
Pesos
| Peso de funcionamiento |
7150 kg |
15766 lb |
| Peso de funcionamiento mínimo con techo* |
6410 kg |
14134 lb |
| Peso de funcionamiento máximo con techo** |
7090 kg |
15633 lb |
| Nota (2) |
**El peso máximo está basado en una máquina con cadenas de acero con almohadillas, contrapeso adicional, operador, depósito de combustible lleno, balancín largo y hoja fija; no incluye cucharón. |
| Peso de funcionamiento máximo con cabina** |
7150 kg |
15766 lb |
| Peso de funcionamiento mínimo con cabina* |
6470 kg |
14266 lb |
| Nota (1) |
*El peso mínimo está basado en una máquina con cadenas de caucho, operador, depósito de combustible lleno, balancín estándar y hoja fija; no incluye cucharón. |
Dimensiones: balancín largo
| Profundidad de excavación |
4110 mm |
162 pulg |
| Altura máxima de la cuchilla |
415 mm |
16 pulg |
| Anchura total de la cadena |
1980 mm |
78 pulg |
| Anchura de la zapata/correa de cadena |
400 mm |
16 pulg |
| Giro de la cola con contrapeso |
1475 mm |
58 pulg |
| Frente vertical |
3165 mm |
125 pulg |
| Alcance de la pluma |
2960 mm |
117 pulg |
| Profundidad máxima de la cuchilla |
600 mm |
24 pulg |
| Altura máxima de excavación |
6130 mm |
241 pulg |
| Altura de transporte |
2410 mm |
95 pulg |
| Longitud del balancín |
1980 mm |
78 pulg |
| Altura libre sobre el suelo |
306 mm |
12 pulg |
| Cojinete de giro: altura |
672 mm |
27 pulg |
| Anchura sobre la superestructura |
1950 mm |
77 pulg |
| Longitud total del tren de rodaje |
2580 mm |
102 pulg |
| Longitud total de embarque |
5950 mm |
234 pulg |
| Altura de la cabina |
2545 mm |
100 pulg |
| Alcance máximo |
6685 mm |
263 pulg |
| Giro de la pluma: izquierda |
735 mm |
29 pulg |
| Giro de la cola sin contrapeso |
1350 mm |
53 pulg |
| Giro de pluma: derecha |
910 mm |
36 pulg |
| Espacio libre de descarga máximo |
4610 mm |
182 pulg |
| Alcance máximo: a nivel del suelo |
6535 mm |
257 pulg |
Aumento de peso desde la configuración mínima
| Contrapeso |
250 kg |
551 lb |
| Balancín largo |
44 kg |
97 lb |
| Cadenas de acero con almohadillas |
375 kg |
827 lb |
| Hoja de empuje angulable |
102 kg |
225 lb |
| Portahorquillas XTC (sin herramientas) |
64 kg |
141 lb |
Sistema de desplazamiento
| Presión sobre el suelo: peso mínimo |
35.4 kPa |
5.1 psi |
| Presión sobre el suelo: peso máximo |
39.1 kPa |
5.7 psi |
| Subida de pendientes: máxima |
30 grados |
| Fuerza de tracción máxima: velocidad alta |
31 kN |
6969 lbf |
| Fuerza de tracción máxima: velocidad baja |
56 kN |
12589 lbf |
| Velocidad de desplazamiento: alta |
5 km/h |
3.1 milla/h |
| Velocidad de desplazamiento: baja |
2.8 km/h |
1.7 milla/h |
Capacidades de llenado de servicio
| Sistema de refrigeración |
10 l |
2.6 gal (EE. UU.) |
| Sistema hidráulico |
104 l |
27.5 gal (EE. UU.) |
| Depósito hidráulico |
53 l |
14 gal (EE. UU.) |
| Aceite del motor |
8 l |
2.1 gal (EE. UU.) |
| Depósito de combustible |
130 l |
34.3 gal (EE. UU.) |
Sistema hidráulico
| Presión de funcionamiento: desplazamiento |
24500 kPa |
3553 psi |
| Circuito auxiliar: principal, caudal |
90 l/min |
24 gpm |
| Fuerza de excavación: cucharón |
51.5 kN |
11578 lbf |
| Circuito auxiliar: principal, presión |
24500 kPa |
3553 psi |
| Tipo |
Sistema hidráulico con detección de carga con bomba de pistones de caudal variable |
| Circuito auxiliar: secundario, caudal |
33 l/min |
9 gpm |
| Presión de funcionamiento: equipo |
24500 kPa |
3553 psi |
| Circuito auxiliar: secundario, presión |
24500 kPa |
3553 psi |
| Fuerza de excavación: balancín, estándar |
29.5 kN |
6632 lbf |
| Presión de funcionamiento: giro |
22500 kPa |
3263 psi |
| Fuerza de excavación: balancín, largo |
26.5 kN |
5957 lbf |
| Caudal de la bomba a 2400 rev/min |
151 l/min |
40 gpm |
Sistema de giro
| Giro de pluma: derecha |
65 grados |
| Giro de la pluma: izquierda |
60 grados |
| Velocidad de giro de la máquina |
11 r/min |
11 r/min |
Hoja
| Anchura de la hoja recta |
1980 mm |
78 pulg |
| Anchura de la hoja en ángulo |
1980 mm |
78 pulg |
| Altura de la hoja recta |
390 mm |
15.4 pulg |
| Altura de la hoja en ángulo |
400 mm |
15.7 pulg |
Certificación: cabina
| Protección superior |
ISO 10262:1998 (nivel II) |
| Estructura de protección en caso de vuelcos (ROPS) |
ISO 12117-2:2008 |
| Estructura de protección antivuelcos (TOPS) |
ISO 12117:1997 |
Sonido
| Presión acústica en los oídos del operador (ISO 6396:2008) |
72 dB(A) |
72 dB(A) |
| Presión acústica exterior media (ISO 6395:2008) |
99 dB(A) |
99 dB(A) |
| Nota |
Directiva de la Unión Europea "2000/14/CE" |
Dimensiones: balancín estándar
| Anchura de la zapata/correa de cadena |
400 mm |
16 pulg |
| Alcance máximo |
6295 mm |
248 pulg |
| Longitud del balancín |
1580 mm |
62 pulg |
| Frente vertical |
2710 mm |
107 pulg |
| Cojinete de giro: altura |
672 mm |
27 pulg |
| Alcance máximo: a nivel del suelo |
6130 mm |
241 pulg |
| Altura máxima de la cuchilla |
415 mm |
16 pulg |
| Altura libre sobre el suelo |
306 mm |
12 pulg |
| Alcance de la pluma |
2485 mm |
98 pulg |
| Giro de pluma: derecha |
910 mm |
36 pulg |
| Altura de transporte |
1755 mm |
69 pulg |
| Giro de la cola con contrapeso |
1475 mm |
58 pulg |
| Altura de la cabina |
2545 mm |
100 pulg |
| Anchura sobre la superestructura |
1950 mm |
77 pulg |
| Espacio libre de descarga máximo |
4325 mm |
170 pulg |
| Giro de la cola sin contrapeso |
1350 mm |
53 pulg |
| Giro de la pluma: izquierda |
735 mm |
29 pulg |
| Longitud total del tren de rodaje |
2580 mm |
102 pulg |
| Altura máxima de excavación |
5835 mm |
230 pulg |
| Profundidad máxima de la cuchilla |
600 mm |
24 pulg |
| Anchura total de la cadena |
1980 mm |
78 pulg |
| Profundidad de excavación |
3710 mm |
146 pulg |
| Longitud total de embarque |
5975 mm |
235 pulg |
Sistema de aire acondicionado
| Aire acondicionado |
El sistema de aire acondicionado de esta máquina contiene el refrigerante con gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1287). El sistema contiene 0,9 kg de refrigerante, que tiene un equivalente de 1,287 toneladas métricas de CO2. |
